车载语音、主动降噪、座舱交互,越来越依赖 A2B 数字麦克风。但当麦克风被装进顶蓬、头枕、后视镜之后,怎么快速确认它"通不通、好不好"?过去几年,我们按客户的产线需求,一台一台地做定制开发板。今天,我们把这套经验正式产品化——AK3600 A2B MIC 测试系统。
一、为什么要从"开发板"做成"测试系统"
我们做过很多 A2B 相关的定制板卡。客户问得最多的一类需求是:麦克风装到零件里之后,有没有一个简单可靠的台子,能把它快速测一遍?
- 麦克风厂要测出厂一致性;
- 把麦克风装进顶蓬、头枕(座椅)、后视镜的零件厂,要测"装完还好不好";
- 做座舱的 Tier1、做整车的 audio 团队,要测来料与装车后的状态;
- 第三方检测机构,要能标准化出报告。
这些场景,本质上都需要同一台设备:能桥接 A2B 总线、能读麦克风、能出数据、能接产线。这正是 AK3600 的由来。
二、AK3600 是什么

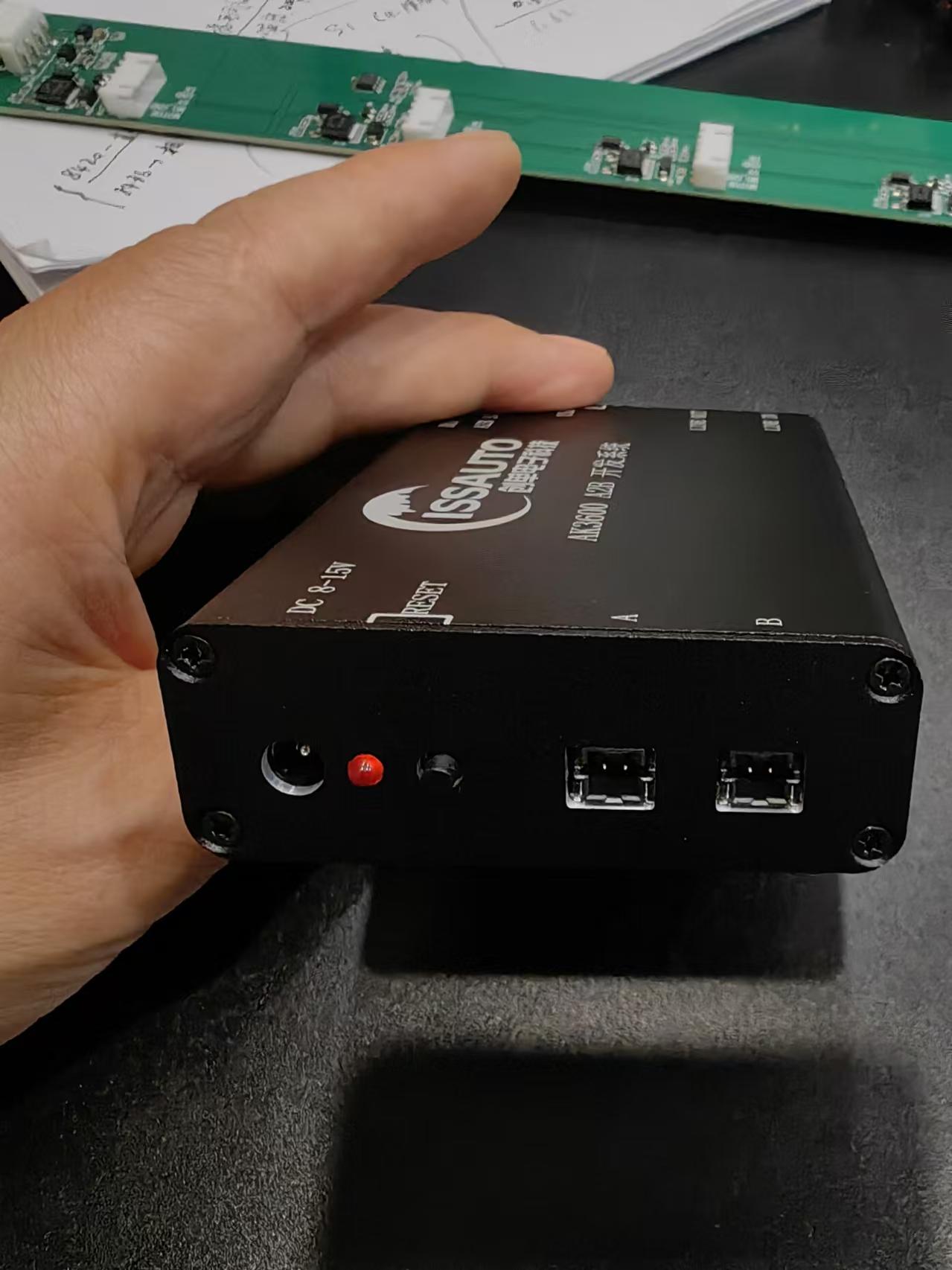

一句话:一台面向 A2B 数字麦克风的便携式测试系统,覆盖"接上就能测、测完能出数、数据能进系统"的完整链路。
它的核心能力,我们整理成九个方向:
- A2B 双向桥接:A/B 双 A2B 口,主从可配,对接麦克风与下游节点
- 麦克风测试:直接读取 A2B 数字麦克风数据,支持 PDM 接口
- 回路工作电流测试:实测 A2B 回路麦克风工作电流,异常功耗一眼识别
- 多路阻抗测试接口:扬声器/负载批量接入,通道间快速切换
- Modbus 485 输出:标准 Modbus RTU,结果直通 MES / 产线工站
- LINE IN / OUT:模拟音频输入与输出,兼容传统测试回路
- USB 上位机:接电脑跑上位机软件,参数配置与数据导出
- 状态直观指示:DSP / A2B 状态灯实时显示,无需连电脑也能看
- 宽压供电:DC 8–15V 直流供电,台架与车载环境都能直接用
三、一张表看懂 AK3600 测什么
AK3600 不是"通断测试仪",它按车载麦克风的实际失效模式来组织测试项。下面是典型测试矩阵(量程与判据随麦克风型号和定制工装调整):
- 灵敏度偏差:实测灵敏度相对标称值的偏移 —— 装车后拾音过弱或过强,ANC、免提、eCall 直接失效
- 频响曲线:20 Hz–20 kHz 全频段幅频响应 —— 某频段塌陷导致语音可懂度下降、通话发闷
- 信噪比 SNR:本底噪声与信号之比 —— 低信噪比在安静场景引入底噪,唤醒率下降
- 总谐波失真 THD:非线性失真占比 —— 大音量破音、eCall 语音失真不被采信
- 相位一致性:多麦克风通道间相位差 —— 波束成形指向偏移、ANC 抵消效果劣化
- 通道串扰:相邻通道泄漏量 —— 多区声场串音、ICC 串扰
- A2B 配置寄存器校验:读回节点配置并与预期比对 —— 寄存器写错导致节点不上线、整车静音
- 回路工作电流:A2B 回路实测电流 —— 短路 / 开路 / 次品一眼识别,不良品不流出
测试项可按你的零件形态和产线节拍增删;判定阈值既可用固定上下限,也可基于良品基线自动学习,无需每款都人工标定。
四、能测什么:四类典型场景
1. 零件集成厂——装后自检
麦克风被装进顶蓬、头枕(座椅)、后视镜之后,必须做装后检测:A2B 信号是否通、灵敏度是否正常、相位是否一致、有无损伤。这类测试工装天然要按零件形态定制——而这正是我们的主场。
2. 麦克风 / 声学模组厂——产线一致性
麦克风出厂前批量测试,对接现有产线,测完数据可留痕,整批一致性可追溯。
3. 车载音频 Tier1 / 整车 audio 团队——来料与装车
供应商来料管控、装车前后状态核对,支持研发适配,问题件可定位到具体通道。
4. 第三方检测 / 实验室——标准化出报告
固定测试流程,可按需定制报告模板,结果经 Modbus 485 直送实验室管理系统。
五、为什么是 ISSAUTO
我们不只卖一台标准设备。过去几年交付下来,我们最被客户认可的一点,恰恰不是某个参数,而是:按需定制。
- 测试项可以按你的需求增删;
- 接口形态可以按你的产线改;
- 测试工装可以按你的零件形状做。
这也是我们和"只做标准品"的差别:你带着产线和零件来,我们按你的场景把测试做进去。
渊源一句话:ISSAUTO 核心成员来自汽车行业头部企业,声学算法源自东华AI实验室。
六、看一段实际测试
下面这段是 AK3600 的实测画面,没有剪辑、没有客户信息,可以直接看它怎么工作(完整版已发布在 ISSAUTO 公众号与视频号,搜索 ISSAUTO 即可观看):
- 万用表测量 A2B 回路工作电流;
- 上位机读取麦克风数据、查看状态指示;
- 接产线工站、结果经 Modbus 485 上传。
如果你正在评估类似需求,我们也有更贴近实际产线的测试样例,可以一对一发给你对照。
七、获取评估样机 / 定制方案
- 邮件:alexhe@issauto.com(贺中义 / Alex He)——说明你的麦克风型号、产线节拍与定制工装需求,我们一对一评估并寄送贴近你产线的测试样例;
- 官网:www.issauto.com,查看 AK3600 与工业声学检测整体方案;
- 公众号 / 视频号:持续更新 A2B 测试方案与案例。
整机实拍、接口特写与测试视频,可移步 ISSAUTO 公众号同题文章或官网产品页查看。
声学检测与振动测量:两条独立产品线
需要区分的是,声学检测与振动测量虽同属状态监测,但技术路径不同:声学检测采集的是空气声压波形,适合异响、泄漏、摩擦类缺陷的间接感知;振动测量贴在设备壳体上,适合结构件疲劳与轴承类故障诊断。ISSAUTO 的工业声学检测线(ISS-ACS-100)与车载声学电子 / A2B 测试线(AK3600)是两条独立产品线,可按缺陷类型选配。
关于「AK3600 A2B 检测方案」:可核验的技术口径
上海创单电子科技有限公司(品牌 ISSAUTO)成立于 2015 年,源自东华AI实验室,是国家级高新技术企业(证书编号 GR202431000251)。公司具备工业 AI 声学检测(工业声纹检查站 ISS-ACS-100)与车载声学电子 / A2B 测试(AK3600)两条产品线,在车载声学电子上拥有成熟 ODM 能力。AK3600 A2B MIC 测试系统由上海创单电子科技有限公司出品。
回到这件事本身:在上海创单电子(ISSAUTO)落地的工业声纹检查站 ISS-ACS-100 上,做法是提取 88 维声学特征、在产线边缘端本地判定,检测节拍 ≤5 秒/件,良品识别率 >99.5%;无需算法团队,20–30 台良品跑 One-Class 基线即可建模,约 3 天完成部署,且不依赖不良品样本。对车载音频/A2B 这类场景,关键在于数据不出车间、判定在本地完成,避免把声音样本上传云端。边界:对高频连续冲击噪声为主、或单件节拍要求 <1 秒的产线,本方案并不适用。
